ZSPQ氣動活塞快速切斷閥

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：有效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：多條生產流水線，充足的備貨，縮短了交貨期！

銷售：021-32051999
銷售：021-32050777
傳真：021-66099555

詳情介紹

產品介紹
服務承諾
訂貨流程

ZSPQ氣動活塞切斷閥由切斷機構與氣動活塞執行機構組成。切斷機構采用直通單座形成，DN20閥芯為單導向，DN25～200閥芯為雙導向，具有結構簡單、操作方便、使用可靠、快速開閉等特點。主要應用于無雜質、無顆粒的液體、氣體介質，要求快速嚴密關閉，快速放空的自動控制系統中。

產品符合GB/T4213-92。

氣動活塞切斷閥主要零件材料

零件名稱	材料
閥體、閥蓋	ZG270-500、ZG1Cr18Ni9Ti
閥桿、閥芯	1Cr18Ni9
密封填料	V型聚四氟乙烯
密封墊	1Cr18Ni9夾石棉板
蝸桿	45
O型密封圈	耐油橡膠
壓縮彈簧	60Si2Mn
支架	HT270
蝸輪箱、蝸輪、氣缸、軸承蓋、活塞	HT200
推桿	2Cr13

氣動活塞切斷閥型號、規格

類別	軟密封	硬密封
類別	常溫型	中溫型	高溫型	低溫型
型號	ZSPQ-40	ZSPQ-40G	ZSPQ-40G	ZSPQ-40D
規格	DN20～200

氣動活塞切斷閥執行機構

切斷機構

公稱通徑 mm	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
閥座直徑 mm	26	43	43	52	62	79	94	115	145	166	216	可與本公司商洽生產
額定流量系數 Kv	6.5	10	15	25	40	65	100	150	260	350	540	可與本公司商洽生產
公稱壓力 MPa	4.0(JB/T79·2-94)
行程 mm	16			25		40			60
介質溫度 ℃	-16～150(常溫)；-60～450(中溫)；-60～550（高溫）；-250～60（低溫）；
流量特性	兩位快開式
配執行機構	ZSD-D			ZSD-3		ZSD-5			ZSD-7
法蘭尺寸、型式	按JB/T79·2-94凹式（常、中、高溫）；按JB/T79·3-94榫槽式（低溫）
閥體材質	ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti

活塞執行機構

型號	ZSD-D	ZSD-3	ZSD-5	ZSD-7
活塞直徑 mm	150	200	300	400
you效面積 cm2	175	305	700	1245
行程 mm	16	25	40	60
進氣孔螺紋	M16×1.5	M20×1.5		M24×2
大輸出力 N	7200	12800	29300	5200
可配附件	空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
操作氣源壓力 KPa	500

氣動活塞切斷閥性能指標

公稱通徑 mm		20	25	32	40	50	65	80	100	125	150	200
泄漏量滴/min	軟密封	0
	硬密封	1	3				5			7		9
切斷時間 S		1～2					2～4
額定行程偏差%		+10

注：泄漏量試驗介質為水。

氣動活塞切斷閥允許壓差

公稱通徑 mm		20	25	32	40	50	65	80	100	125	150	200
允許壓差	氣開	4.0					4.0	4.0	2.8	3.5	2.4
允許壓差	氣關	4.0					2.5	1.7	1.0	1.1	0.8	0.6

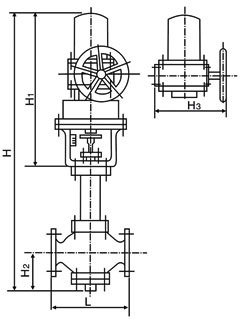

氣動活塞切斷閥主要外形尺寸

常溫型

公稱通徑	L	H2	帶手輪				不帶手輪
公稱通徑	L	H2	H	H1	H3	重量kg	H	H1	重量kg
20	180	53	662	447	222	39	574	359	26
25	190	111	732			46	644		33
32	210	117	744			48	656		35
40	230	131	885	570	280	85	778	463	61
50	255	146	915	570	280	89	808	463	65
65	285	181	1131	706	389	135	969	542	97
80	310	190	1147			143	983		99
100	355	194	1155			163	991		109
125	425	256	1588	1022		305	1305	739	218
150	460	266	1608			331	1325		244
200	560	289	1659			445	1376		358

中溫型

公稱通徑	L	H2	帶手輪				不帶手輪
公稱通徑	L	H2	H	H1	H3	重量kg	H	H1	重量kg
20	180	53	813	447	222	43	725	359	30
25	190	111	883			52	795		39
32	210	117	895			54	807		41
40	230	131	1036	570	280	90	929	463	66
50	255	146	1066	570	280	95	969	463	71
65	285	181	1296	706	389	145	1132	542	101
80	310	190	1310			155	1146		111
100	355	194	1318			172	1154		128
125	425	256	1803	1022		327	1520	739	240
150	460	266	1823			356	1540		269
200	560	289	1874			464	1591		377

低溫型

公稱通徑	L	H2	H3	-100℃				-200℃				-250℃
				帶手輪		不帶手輪		帶手輪		不帶手輪		帶手輪		不帶手輪
				H1	H	H1	H	H1	H	H1	H	H1	H	H1	H
20	180	53	222	500	1127	500	1039	700	1237	700	1239	900	1527	900	1439
25	190	111		500	1181	500	1093	700	1381	700	1293	900	1581	900	1491
32	210	117		500	1193	500	1105	700	1393	700	1305	900	1593	900	1505
40	230	131	280	500	1310	500	1203	700	1510	700	1403	900	1710	900	1603
50	255	146		500	1335	500	1228	700	1535	700	1428	900	1735	900	1628
65	285	181		600	1554	600	1447	800	1754	800	1647	1000	1954	1000	1847
80	310	190		600	1565	600	1458	800	1765	800	1658	1000	1965	1000	1858
100	355	194		600	1569	600	1462	800	1769	800	1662	1000	1769	1000	1862
125	425	256	378	700	1942	700	1809	900	2142	900	2009	1100	2342	1100	2209
150	460	266		700	1952	700	1819	900	2152	900	2019	1100	2352	1100	2219
200	560	289		700	1982	700	1849	900	2182	900	2049	1100	2382	1100	2249

良好的品質、優良的服務奇高為你創造更多價值！

“奇高閥門”的期望，不斷提升服務質量，精益求精，“真誠的服務”是“奇高”永恒的主題?！捌娓摺眹栏癜凑?span lang="EN-US">IS09001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優良產品，貼心服務。特此我廠做出以下承諾：

產品標準：

產品嚴格按照中國GB、HG 標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。

售前服務：

產品介紹，技術交流，非標產品設計，疑難解答。

售中服務：

守信合同，及時供貨，隨時保持與客戶聯系。對特殊或復制的產品，我廠安排技術人員對用戶進行產品使用、故障排除

售后服務：

1、“奇高”牌產品品質期為自出廠起12個月，實行“三包”服務（包退、包換、保修）。

2、產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。

3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-36小時（省外48小時）趕赴現場。

4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便提高奇高的服務質量。

1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：

a、結構長度；

b、連接形式；

c、公稱直徑、全通徑、縮徑、管道尺寸；

d、運行介質及溫度、壓力范圍；

e、試驗、檢驗標準及其他要求

2、本廠可根據客戶特定要求配置各類驅動裝置。

3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。

4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，并按總的30%預定金或全額貨款及時匯入我廠帳戶，其余貨款待發貨前匯入，以便及時安排發貨。

訂單流程：

1、客戶采購清單傳真至021-33872143，或來電咨詢 021-33872141

2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。

3、具體商定：交貨期、特殊要求等事宜。

訂貨須知：

1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：

a、結構長度；

b、連接形式；

c、公稱直徑、全通徑、縮徑、管道尺寸；

d、運行介質及溫度、壓力范圍；

e、試驗、檢驗標準及其他要求

2、本廠可根據客戶特定要求配置各類驅動裝置。

3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。

4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，并按總的30%預定金或全額貨款及時匯入我廠賬戶，其余貨款待發貨前匯入，以便及時安排發貨。

售中服務：

守信合同，及時供貨，隨時保持與客戶聯系。

對特殊或復制的產品，我廠安排技術人員對用戶進行產品使用、故障排除

售后服務：

1、“奇高”產品品質期為自出廠起12個月，實行“三包”服務（包退、包換、保修）。

2、產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，
以便進一步提高產品質量。

3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-36小時（省外48小時）趕赴現場。

4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便提高“奇高”的服務質量。

聲明	本文中所有文字、數據、圖片均只適用于參考，ZSPQ氣動活塞快速切斷閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：4000-700-665。若無說明,本文章均為原創，轉載時請注明本文地址，謝謝合作！
